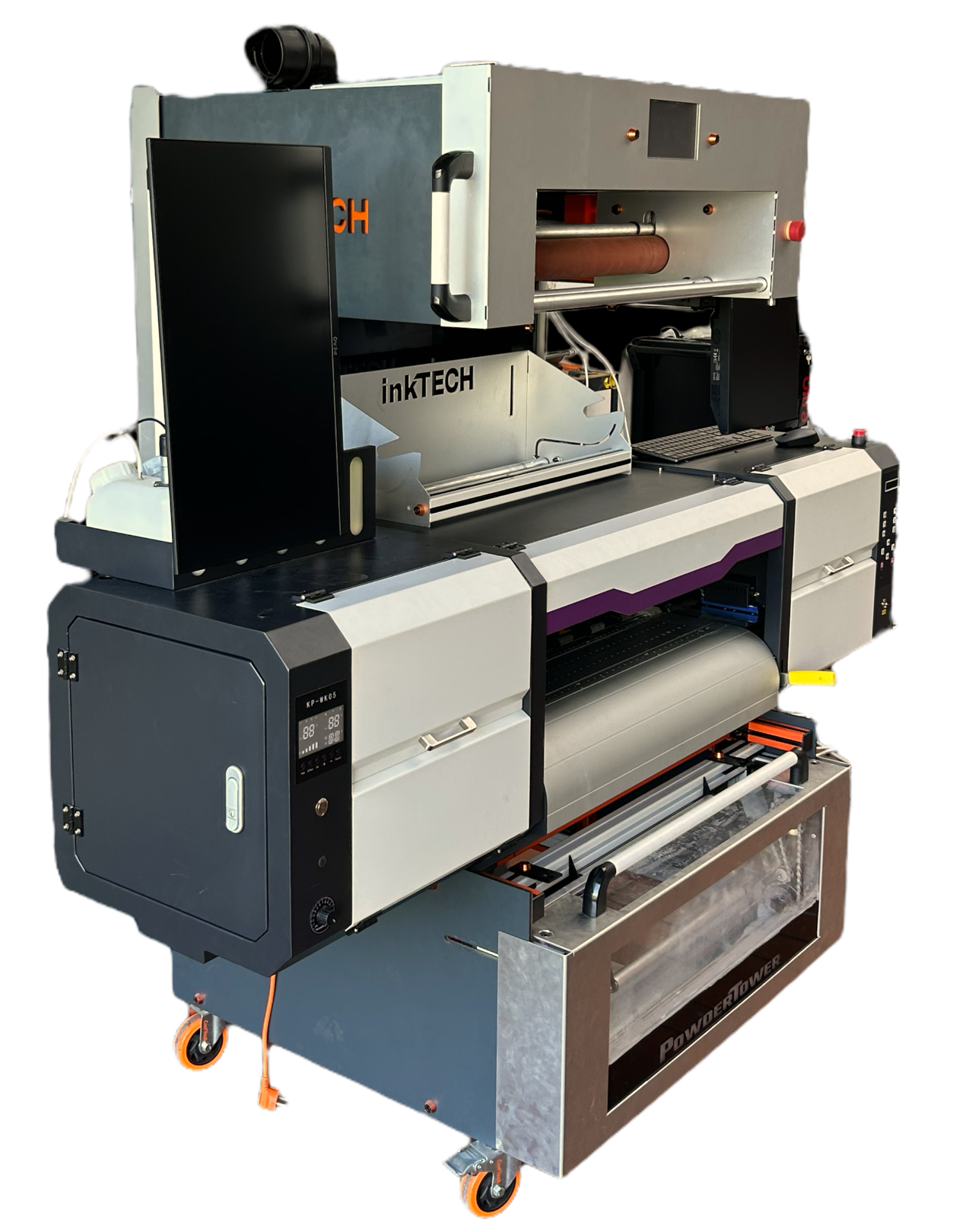

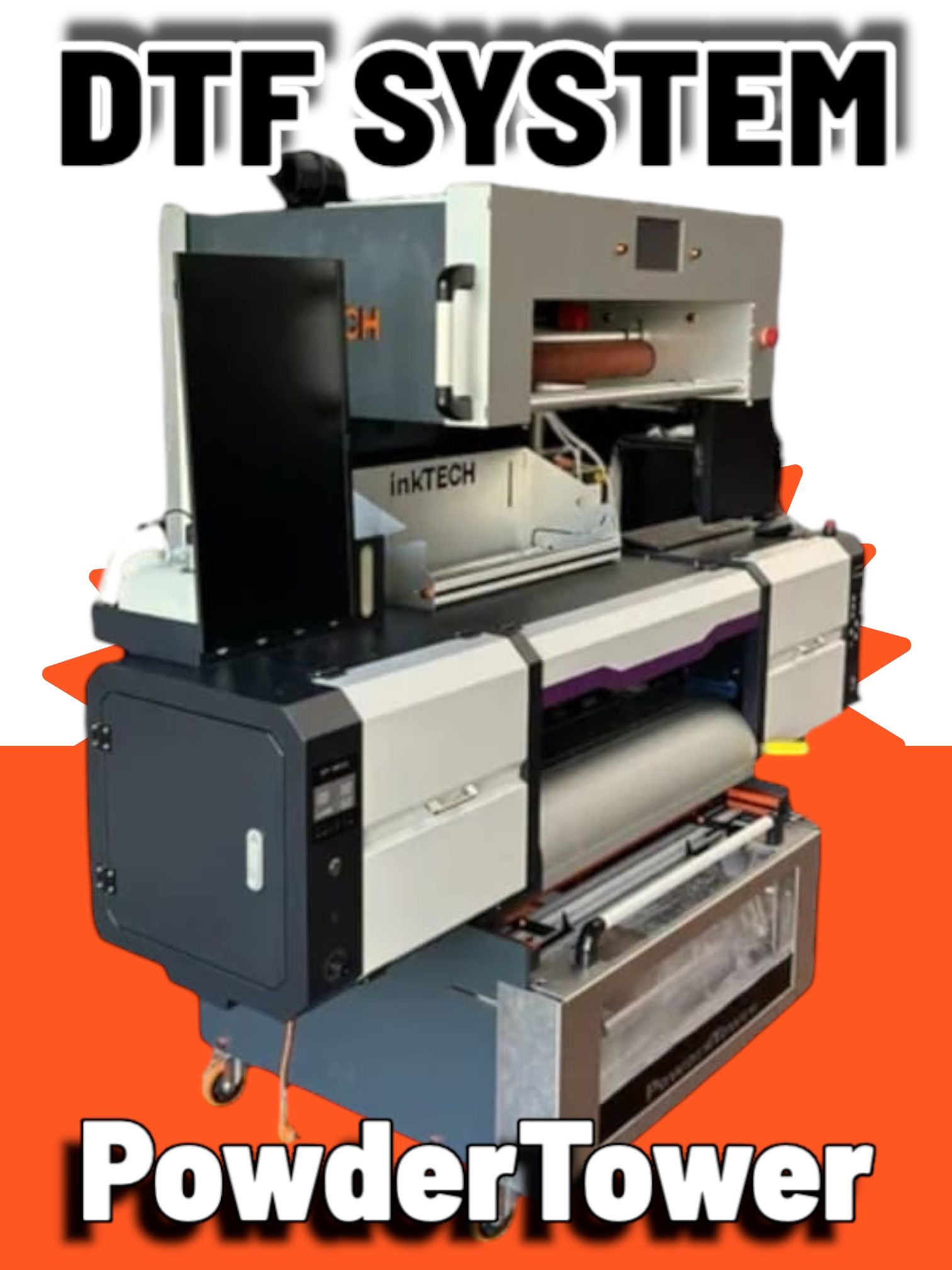

PowderTower

Innovative Technik und Design ermöglichen eine Platzersparnis und leichtes Bedienen des DTF-Druck-Systems. Der PowderTower trägt den Drucker und ist somit das weltweit flexibelste System, welches durch jede normale Türzarge allein geschoben werden kann.
Der Arbeitskomfort direkt vor dem Drucksystem lässt keine Wünsche mehr offen. Die auf Augenhöhe installierte Aufrollvorrichtung macht bequemes konfektionieren der Rollen möglich.
Rollenbreiten bis zu 60cm können mit dem PowderTower verarbeitet werden.

Pulverbox

Die Pulverbox ist mit einem eigenen Antrieb für die Schaufelschienen ausgestattet. Das Druckmedium wird nicht mehr durch das Pulver gezogen, sondern sanft mit dem HotMelt bestreut.
Ein wesentlicher Vorteil zu herkömmlichen "Shakern" ist das hier KEIN "Klopfer oder Shaker" mehr benötigt wird.
Permanentes Bestreuen des Druckes lassen sämmtliche ungewünschten Anhaftungen von Pulver zurück in die Vorratswanne fallen.  Das Prinzip nenne ich Selbstreinigung.
Diese Box lässt sich mit einem Handgriff abnehmen, ohne Stecker oder Kabel lösen zu müssen. Durch den einfachen Wechsel der Pulverbox ist das Nachbefüllen oder das Tauschen der Pulverbox kinderleicht. Wer gern ein weiteres Pulver wie z.B. Blockout benutzt, kann so einfach eine optionale Pulverbox dazu bestellen und braucht keinen Behälter extra  reinigen.
Die Schaufelschienen , welche permanent durch das Pulver geschoben werden, garantieren ein gleichbleibend feines HotMelt ohne Klumpenbildung oder Ähnlichem.

Filter

Das integrierte Filtersystem sitzt oberhalb des PowderTower.
Der Tower geliert nur mit eingeschalteter Filterung. Das Abluft-Filtersystem arbeitet im Umluftprinzip.
Schneller und großer Foliendruck-durchsatz lässt Glykol entstehen, welches bei vielen Systemen zurück auf die Folie tropfen kann. Das Filtersystem des PowderTower verhindert dies durch breite Luftdurchlässe in der Ansaugung und einer innenliegenden Auffangschale, welche das Glykol auffängt.

Heizung

Präziese konfektionierte Infrarot-Halogen-Heizstäbe lassen den bepulverten Print perfekt gelieren. Die Standby-Stufe dieser Strahler liegt bei ca 20% und verhindert so ein takten und hohe Anlaufströme. Je nach Druckermodell und Geschwindigkeit lässt sich auf der Rückseite des PowderTower die Heizleistung grundeinstellen.
Es ist eine "Durchlauf"funktion sowie eine "Takt"funktion wählbar. Das bedeutet, das die zu gelierende Fläche nach Wunsch eine permanente gleiche Heizzeit sowie Temperatur hat.
Die Folie wird im Takt von ca 20-30cm aufgerollt, wobei die Geschwindigkeit des Druckers die Frequenz des gelierens nicht mehr beeinflusst. Mit der "Takt"funktion ist ein synchroner Durchlauf nicht erforderlich, da die Heizung zeitgesteuert abschaltet sobald die gewählten Parameter abgelaufen sind.

Aufrolleinheit

Der Rollenkern wird mit zwei Aufsteckscheiben versehen. Anschliessend wird die leere Rolle  in die Vorrichtung gelegt. Sobald die Rolle eingelegt ist, greifen die Zahnräder ineinander und Rollen automatisch die Folie auf.
Mit diesem Prinzip ist die Rolle schnell getauscht.

Einzelblatt Druck-Option

In dem PowderTower ist optional unterhalb des aufgestellten Drucker eine Ausziehvorrichtung angebracht. Diese Vorrichtung fängt Einzelblattdrucke auf.
Nach dem Ausdruck kann so das Motiv per Hand bepulvert und geliert werden.
Diese Funktion eignet sich für kleine Aufträge zwischendurch.

Touch-Panel-Steuerung

Die Steuerung ist mit einem ausführlichem Zusatzmenü ausgestattet. Aktoren und Sensortests können simuliert werden. Parameter zu den Abläufen lassen sich bequem einstellen. Warnmeldungen, Anleitungen und Hilfetexte lassen den Benutzer sicher zum Ziel kommen. Jederzeit kann das Panel mit weiteren Sprachen versehen werden. Optional kann die Oberfläche nach Kundenwunsch angepasst werden.
Über den LAN-Anschluss lässt sich der Prozess von einem anderen Rechner beobachten. Die Fernanalyse ist somit auch über TeamViewer möglich.

Folien Einzughilfe

Das erste Stück der Folie wird mittels Einzugautomatik und einem permanent mitlaufenden Kettenantrieb in den Tower bis nach oben gezogen. Mit dieser Vorrichtung kann jeder komfortabel und ohne akrobatische Leistungen das zu bedruckende  Medium einsetzen.
Es ist somit auch möglich nach den ersten 50-100cm direkt loszudrucken, da der Antrieb die Folie nach Bedarf "mitnimmt" und nach oben zur Heizung befördert.

-MODULAR

Der PowderTower ist Modular aufgebaut. Diese Bauweise ermöglicht ein schnelles unkompliziertes austauschen der Komponenten. Bei einem Stör- oder Aus-fall kann so schnell und problemlos geholfen werden.

Der Pulverer kann sofort vom Bediener getauscht werden.

Die Aufrolleinheit hat einen Stecker und 2 Schraubverbindungen, und ist somit ebenfalls schnell gewechselt.

Das Frontpanel ist mit Steckern versehen und kann im Ganzen ersetzt werden.

Ziel war hier, eine weitgehende durchlaufende unterbrechungsfreie Produktion zu gewährleisten.



-SICHERHEIT

Sensoren und Aktoren sorgen für einen überwachten und sicheren Ablauf. Ein  integriertes und nicht optionales Filtersystem war eine der Bedingungen um hier den Arbeitsschutz höchstmöglich einzuhalten. Auch die weitgehende Niedervoltversorgung sowie nichtleitende Verkleidungsteile sind in das Konzept eingeflossen.

Der Not-Aus-Schalter trennt sofort die Stromzufuhr bei dieser Steckerfertigen Anlage.


-KOMFORT

Integrierbar sind viele der auf dem Markt erhältlichen DTF-Drucker. Die Demontage der vorhanden Abrolleinheiten an diesen Druckern und  das Anbringen einer ansteckbaren Abrollvorrichtung oberhalb des Druckers an dem PowderTower, machen Ihn universell einsetzbar. Eine Zusätzliche optionale rollbare Konfektionier-Halterung ermöglicht das Einlegen mehrerer Rollenkerne und eine einfache Konfektionierung der Motive auf verschiedene Rollen nach beendetem Prozess.

An der Seite des PowderTower kann die Halterung für das Notebook montiert werden. Zusätzliche Steckdosen an dem PowderTower ermöglichen eine ordentliche Stromversorgung ohne herumhängende Kabel.

Über inkTECH


inkTECH ist aus der Entwicklung des PowderTowers entstanden. Mit stickfeld.de habe ich Stickereien und DTG-Drucke hergestellt. Kurze  Zeit später wurde das DTF-Drucken immer präsenter auf dem Markt, sodass ich mich mit diesem Thema beschäftigt habe. Der DTF-Druck hat unvorstellbare Möglichkeiten eröffnet. Als erstes musste ein Epson p-6000 Drucker für den Umbau auf DTF herhalten. Der Platzbedarf der vorhandenen Pulvermaschinen , sowie das laute Poltern von dem "Klopfer" haben mich von diesen Geräten abgehalten und gezwungen ein eigenes System zu schaffen. Mir fiel auf, das der Fokus überall auf den Druckern lag und selbst die Namenhaften großen Hersteller sich die klobigen Importgeräte dabeistellen mussten. Nicht nur optisch ist dies ein Wiederspruch, denn was nutzt der beste Drucker wenn der Pulverer nur die halbe Anforderung erfüllt. Viele Erfahrungen wurden mir berichtet und halfen dabei ein perfektes System hier vorstellen zu können.

Mike Heuschkel
